Λεπτομέρειες:
|
| Όνομα προϊόντων: | Yokohama που επιπλέει το λαστιχένιο κιγκλίδωμα | Υλικό: | Φυσικό λάστιχο |
|---|---|---|---|
| Χρώμα: | Μαύρος | Διάμετρος: | 0.5m~4.5m |
| Μήκος: | 1m~12m | αρχική πίεση: | 50 kpa kpa、 80 |
| χρήση: | STS, STD κ.λπ. | ||
| Υψηλό φως: | κιγκλίδωμα yokohama,Κιγκλίδωμα τύπων Yokohama,Πνευματικό ελλιμενίζοντας κιγκλίδωμα Yokohama |
||
Πνευματικά κιγκλιδώματα Yokohama
Τα πνευματικά κιγκλιδώματα είναι ιδανικά για τις μόνιμες και ημιμόνιμες εφαρμογές λιμένων και για τις παράκτιες ship-to-ship μεταφορές. Κατασκευάζονται σύμφωνα με iso17357-1: 2014. Τα κιγκλιδώματα είναι διαθέσιμα στις διαμέτρους που κυμαίνονται από 300 χιλ. σε 4.500 χιλ. και μήκη που κυμαίνονται από 500 χιλ. σε 12.000 χιλ., καθώς επίσης και τα ειδικά μεγέθη.
Πλεονεκτήματα των πνευματικών κιγκλιδωμάτων JRB:
Ένα ευπροσάρμοστο και καλά αποδεδειγμένο σχέδιο. Τα πνευματικά κιγκλιδώματα JRB είναι διαθέσιμα ως τύπο σφεντονών ή με τα δίχτυα αλυσίδων &tyre για να ταιριάξουν ποικίλες παράκτιες και παράκτιες εφαρμογές.
Τύπος κιγκλιδωμάτων
ΠΝΕΥΜΑΤΙΚΕΣ ΔΙΑΣΤΑΣΕΙΣ ΚΙΓΚΛΙΔΩΜΑΤΩΝ ΚΑΙ ΤΙΜΕΣ ΑΠΟΔΟΣΗΣ
| IP50 | Απόδοση | Σώμα μόνο | Δίκτυο αλυσίδων βάρους κιγκλιδωμάτων (σώμα εκτός από) | Τύπος σφεντονών | Πιέσεις | Πάχος σώματος | Διάμετρος αλυσίδων πρόσδεσης | |||
| Ενέργεια (GEA) | Αντίδραση (σε GEA) |
Πίεση (σε GEA) | Ανακουφιστική βαλβίδα | Δοκιμή απόδειξης | ||||||
| Dia. Μήκος (χιλ.) | KJ | kN | kPa | κλ | κλ | κλ | kPa | kPa | χιλ. | χιλ. |
| Φ300 Χ 600L | 0,5 | 24 | 134 | 15 | - | 20 | - | 200 | 12 | 13 |
| Φ500 Χ 1000L | 6 | 64 | 132 | 24 | 121 | 35 | - | 200 | 12 | 16 |
| Φ600 Χ 1000L | 8 | 74 | 126 | 28 | 132 | 39 | - | 200 | 12 | 16 |
| Φ700 Χ 1500L | 17 | 137 | 135 | 50 | 165 | 60 | - | 200 | 13 | 16 |
| Φ800x 1500L | 24 | 158 | 132 | 64 | 280 | 72 | - | 200 | 14 | 16 |
| Φ1000x1500L | 33 | 182 | 122 | 80 | 220 | 107 | - | 200 | 14 | 16 |
| Φ1000 Χ 2000L | 46 | 257 | 132 | 97 | 242 | 124 | - | 200 | 14 | 16 |
| Φ1200 Χ 2000L | 64 | 297 | 126 | 144 | 352 | 171 | - | 200 | 14 | 16 |
| Φ1200 Χ 3000L | 109 | 482 | 134 | 250 | 435 | 280 | - | 200 | 14 | 16 |
| Φ1350 Χ 2500L | 104 | 427 | 130 | 220 | 385 | 264 | - | 200 | 15 | 16 |
| Φ1500 Χ 2500L | 125 | 464 | 126 | 243 | 484 | 287 | - | 200 | 16 | 19 |
| Φ1500 Χ 3000L | 156 | 579 | 132 | 275 | 583 | 319 | - | 200 | 16 | 19 |
| Φ1500 Χ 4000L | 230 | 815 | 130 | 330 | 690 | 380 | - | 200 | 16 | 19 |
| Φ1700 Χ 3000L | 195 | 639 | 128 | 319 | 638 | 363 | - | 200 | 16 | 19 |
| Φ1700 Χ 7200L | 516 | 1621 | 133 | 760 | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ | 810 | - | 200 | 16 | 22 |
| Φ2000 Χ 3000L | 260 | 727 | 122 | 403 | 990 | 469 | - | 200 | 16 | 22 |
| Φ2000 Χ 3500L | 314 | 875 | 128 | 445 | 1056 | 502 | - | 200 | 17 | 22 |
| Φ2000 Χ 4000L | 361 | 1020 | 125 | 490 | 1150 | 540 | - | 200 | 16 | 22 |
| Φ2000 Χ 6000L | 611 | 1631 | 136 | 658 | 1650 | 720 | - | 200 | 16 | 26 |
| Φ2500 Χ 4000L | 676 | 1381 | 137 | 992 | 1364 | 1188 | 175 | 250 | 18 | 26 |
| Φ2500 Χ 5500L | 962 | 2019 | 148 | 1199 | 2035 | 1452 | 175 | 250 | 18 | 32 |
| Φ2500 Χ 9100L | 1631 | 3482 | 140 | 2150 | 3467 | 2230 | 175 | 250 | 18 | 32 |
| Φ3000 Χ 5000L | 1136 | 2021 | 154 | 1520 | 1800 | 1640 | 175 | 250 | 19 | 32 |
| Φ3300 x4500L | 1198 | 1884 | 130 | 1606 | 1881 | 2024 | 175 | 250 | 20 | 36 |
| Φ3300 Χ 6500L | 1850 | 3015 | 146 | 2057 | 2827 | 2475 | 175 | 250 | 20 | 38 |
| Φ3300 Χ 10600L | 3128 | 5257 | 158 | 2816 | 5126 | 3366 | 175 | 250 | 22 | 48 |
| Φ4500 Χ 7000L | 3302 | 3796 | 133 | 3740 | 4290 | 3880 | 175 | 250 | 24 | 48 |
| Φ4500 Χ 9000L | 4847 | 5747 | 146 | 4334 | 5929 | - | 175 | 250 | 24 | 50 |
| Φ4500 Χ 12000L | 6602 | 7984 | 154 | 5269 | 7689 | - | 175 | 205 | 24 | 58 |

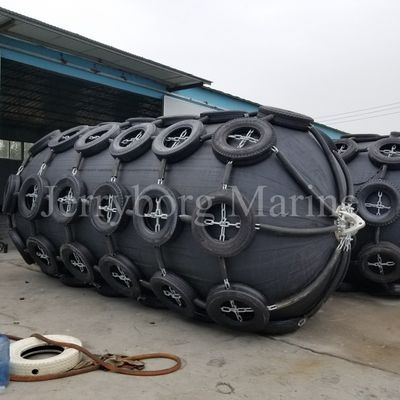

Λεπτομερής εικόνα
Πώς επέλεξε το πνευματικό κιγκλίδωμα;
Επιλογή των πνευματικών κιγκλιδωμάτων ISO17357 για τα μικρού και μεσαίου μεγέθους σκάφη:
| Χωρητικότητα (Τ) | Συνιστώμενη διάσταση: Διάμετρος Χ μήκος (μ) | Τύποι σκαφών |
| 50 | 0,5 × 1,0 | αλιευτικό σκάφος |
| 100 | 0,7 × 1.5~1.0 × 1,5 | αλιευτικό σκάφος |
| 200 | 1.0 × 1.5~1.2 × 2,0 | αλιευτικό σκάφος, ρυμουλκό |
| 300-500 | 1.2 × 2.0~1.5 × 2,5 | αλιευτικό σκάφος, ρυμουλκό |
| 1000 | 1.5 × 2.5~1.5 × 3,0 | ρυμουλκό, φορτηγό πλοίο |
| 3000 | 2.0 × 3.0~2.0 × 3,5 | φορτηγό πλοίο, θαλάσσιο αλιευτικό σκάφος |
| 10000 | 2.0 × 3.5~2.5 × 4,0 | ναυλωτής |
Επιλογή των πνευματικών κιγκλιδωμάτων ISO17357 για τα μεγάλα σκάφη χωρητικότητας:
|
Νεκρή χωρητικότητα βάρους (DWT) |
Υποτιθέμενη ταχύτητα προσγείωσης (M/S) |
Αποτελεσματική κινητική ενέργεια (KN.M) |
Διάσταση: Diameter×Length (μ) |
| 200000 | 0,15 | 1890 | 3.3 X 6,5 |
| 150000 | 0,15 | 1417 | 3.3 X 6,5 |
| 100000 | 0,15 | 945 | 3.0 X 5,0 |
| 85000 | 0,17 | 1031 | 3.0 X 6,0 |
| 50000 | 0,18 | 680 | 2.5 X 5,5 |
| 40000 | 0,20 | 672 | 2.5 X 5,5 |
| 30000 | 0,22 | 609 | 2.5 X 4,0 |
| 20000 | 0,25 | 525 | 2.5 X 4,0 |
| 15000 | 0,26 | 425 | 2.5 X 4,0 |
| 10000 | 0,28 | 329 | 2.0 X 4,0 |
| 5000 | 0,33 | 228 | 2.0 X 3,5 |
Μέθοδος Installtion
| ΜΕΓΕΘΟΣ ΚΙΓΚΛΙΔΩΜΑΤΩΝ | ΚΙΓΚΛΙΔΏΜΑΤΑ ΔΙΚΤΥΟΥ ΡΟΔΩΝ ΑΛΥΣΙΔΩΝ (CTN) | W | |||||
| Α | Β | Γ | Δ | Ε | |||
| ΔΙΑΜΕΤΡΟΣ | ΜΗΚΟΣ | ||||||
| 1000 | 1500 | 825 | 940 | 1340 | 345 | 515 | 1950 |
| 1200 | 2000 | 1100 | 1130 | 1610 | 305 | 510 | 2600 |
| 1500 | 2500 | 1485 | 1410 | 2010 | 270 | 525 | 3250 |
| 2000 | 3500 | 1965 | 1880 | 2680 | 375 | 715 | 4550 |
| 2500 | 4000 | 2495 | 2355 | 3355 | 430 | 855 | 5200 |
| 3300 | 6500 | 3365 | 3110 | 4430 | 500 | 1065 | 8450 |
| 4500 | 9000 | 4605 | 4240 | 6040 | 665 | 1435 | 11700 |
| ΜΕΓΕΘΟΣ ΚΙΓΚΛΙΔΩΜΑΤΩΝ | ΚΙΓΚΛΙΔΩΜΑΤΑ ΣΦΕΝΤΟΝΩΝ | W | |||||
| Α | Β | Γ | Δ | Ε | |||
| ΔΙΑΜΕΤΡΟΣ | ΜΗΚΟΣ | ||||||
| 1000 | 1500 | 1020 | 940 | 1340 | 150 | 320 | 1950 |
| 1200 | 2000 | 1265 | 1130 | 1610 | 140 | 345 | 2600 |
| 1500 | 2500 | 1575 | 1410 | 2010 | 180 | 435 | 3250 |
| 2000 | 3500 | 2125 | 1880 | 2680 | 215 | 555 | 4550 |
| 2500 | 4000 | 2675 | 2355 | 3355 | 250 | 675 | 5200 |
| 3300 | 6500 | 3605 | 3110 | 4430 | 260 | 825 | 8450 |
| 4500 | 9000 | 4935 | 4240 | 6040 | 335 | 1105 | 11700 |
[ΜΟΝΑΔΕΣ: ΚΚ]
Εφαρμογές
1. τα πετρελαιοφόρα, LNG και άλλα σκάφη μεταφέρονται με το σκάφος εν πλω

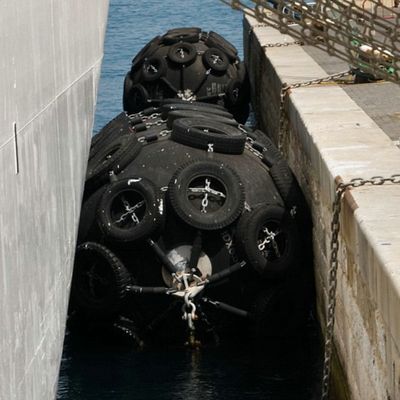

2. λειτουργία αποβαθρών και προσόρμιση σκαφών
3. crashproof της προσωρινής ή μόνιμης παράκτιας υπεράσπισης
4. crashproof απομονωτής για τις παράκτια πλατφόρμες και τα κτήρια
